ZASTOSOWANIE
Reduktor przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem reduktora, niezależnie od wahań ciśnienia zasilania. Stosowany jest w instalacjach pary wodnej, wody zimnej i gorącej, powietrza i gazów, w celu zabezpieczenia ich przed nadmiernym wzrostem ciśnienia. Po uzgodnieniu z producentem może być również stosowany do innych mediów.

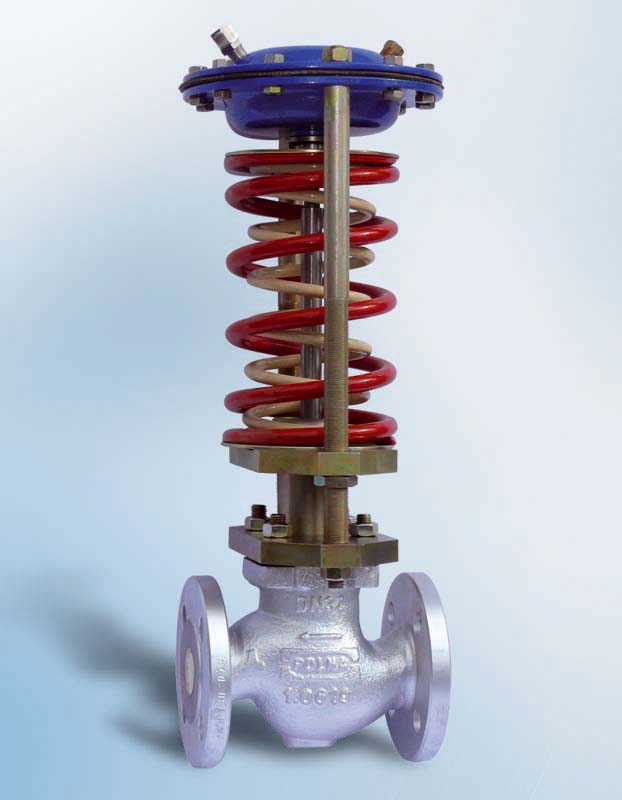

BUDOWA
Reduktor składa się z trzech głównych zespołów:
• zaworu z grzybem odciążonym ciśnieniowo i trzpieniem uszczelnionym mieszkiem sprężystym,
• siłownika membranowego
• nastawnika ciśnienia regulowanego
CHARAKTERYSTYKA
• wykonania staliwne i kwasoodporne
• bezobsługowe uszczelnienie mieszkowe zapewnia wysoką sprawność urządzenia
• konstrukcje ograniczające poziom hałasu lub zwiększające odporność na kawitacje
• wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem PTFE, EPDM, NBR
ZASADA DZIAŁANIA
Zawór reduktora jest otwarty w stanie normalnym, wzrost ciśnienia regulowanego powoduje zamykanie zaworu. Reduktor ciśnienia bezpośredniego działania jest urządzeniem regulującym, któremu przepływający czynnik dostarcza niezbędnej energii do sterowania pracą zaworu. Impuls ciśnienia regulowanego zza zaworu podawany jest do zewnętrznej komory siłownika, a siła na membranie, wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny (sprężyn) nastawnika. Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną.
Szczelność zamknięcia • IV klasa wg PN-EN 60534-4
• VI klasa wg PN-EN 60534-4
- • staliwo węglowe GP240GH (1.0619)
- • staliwo kwasoodporne GX5CrNiMo 19-11-2, (1.4408)
- Kołnierzowe
- DN 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200;
- 0,1 ... 11,0 bar
- Współczynnik przepływu : Kvs 0,6 ... 250 m3/h
- 0 / +240°C
