Witam.
W tym miejscu chciałem przybliżyć nastawę pozycjonera Samson 4763
Na wstępie proponuję zaopatrzyć się w odpowiedni zadajnik z odpowiednimi zakresami. U mnie wybór padł na bardzo prosty i bardzo intuicyjny Zadajnik typ RC-06. Tj. petarda, mały diabełek 🙂
Wręcz nieodzowny w utrzymaniu ruchu cena jak za darmo.
Zakupiony tutaj Elektrosystem Roman Kubiak – automatyka dla przedsiębiorstw dla zainteresowanych.
Po odpowiednim przyłączeniu powietrza i zadajnika przechodzimy do nastawy, postępujemy zgodnie z instrukcją strona nr.10 dział 4.3 podpunkt 4.3.1
Następnie w moim przypadku zawór normalnie zamknięty przyłącze powietrza do siłownika od dołu.
Nastawa punktu zerowego 4,5mA.

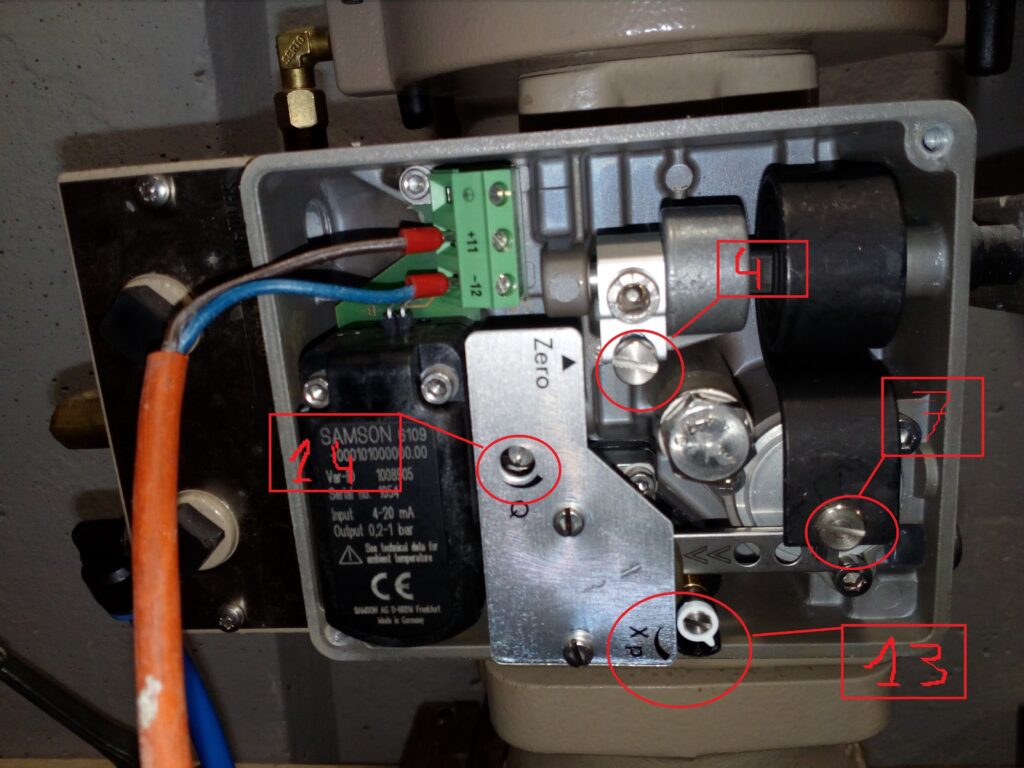

Śruba 4 w instrukcji służy do nastawy punktu Zerowego poprzez napięcie sprężyny spiralnej mocowanej śrubą poz. 7 do tłoczka.

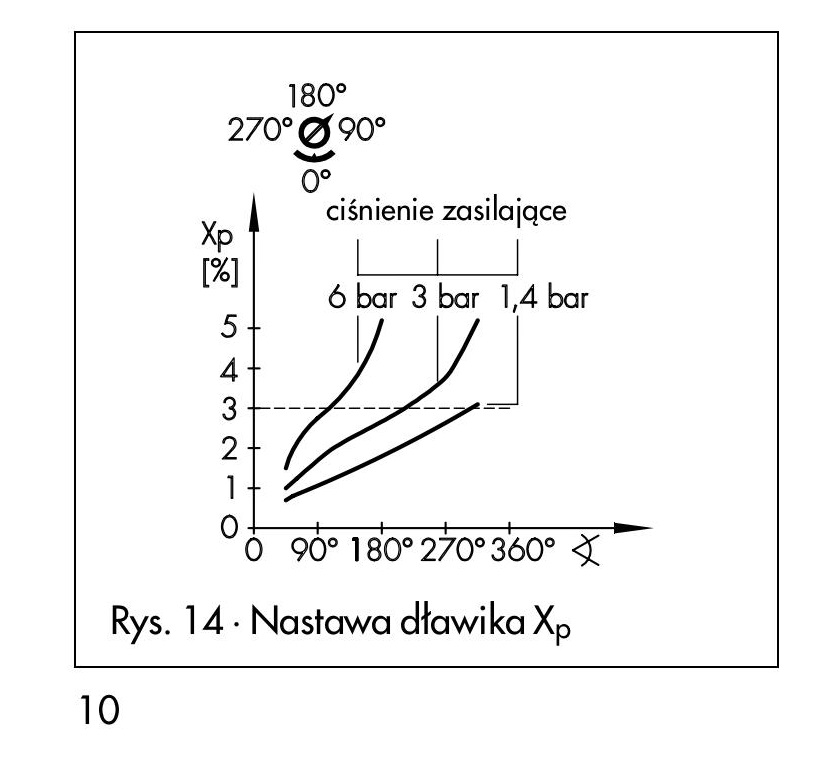

Śruba 13 nastawiona na 3% otwarcia. Patrz rysunek nr. 14 strona 10.
Napomnę jeszcze że opróżnianie siłownika z ciśnienia może następować poprzez naciśniecie śruby 7.

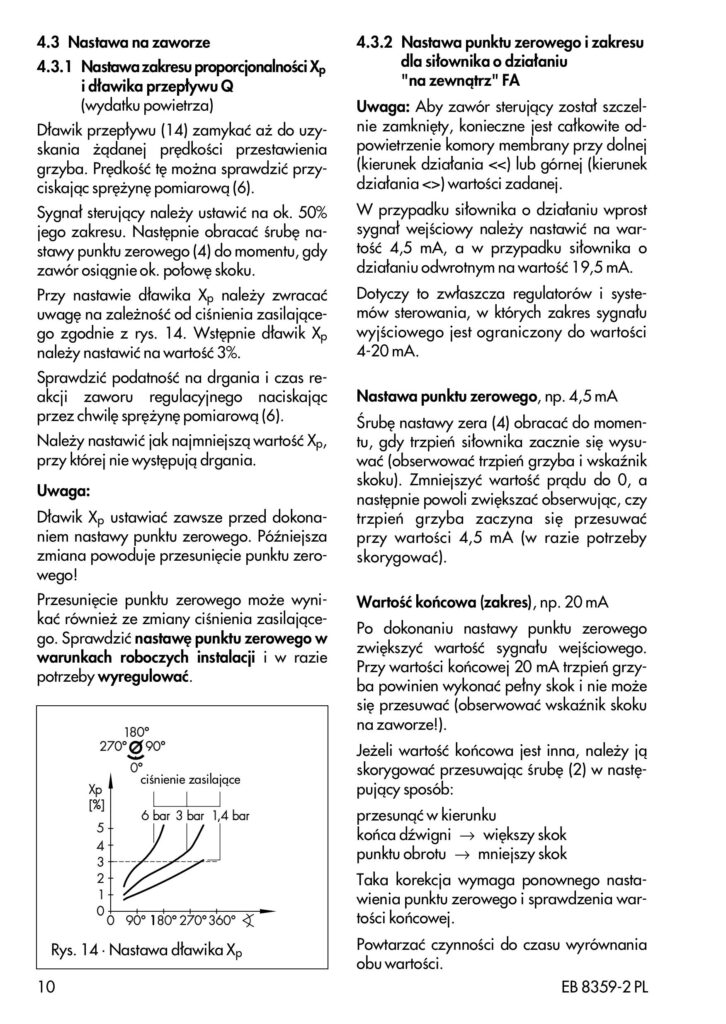

Nie będę się rozpisywał tylko załączę poniżej stronę 10.
Nie jest to trudne posiadając instrukcję Pozycjonera EB 8359-2 PL, Zadajnik RC-06 i cierpliwość.
Na pewno najlepiej robić to na instalacji, dobrać zakres nastawnika Xp.
Ważne też jest ciśnienie powietrza doprowadzone do pozycjonera i jego wartości nie można zmieniać w trakcie.
Tak samo nie wskazanym jest regulacja reduktorem medium przed zaworem regulacyjnym. Ponieważ wszystko to może się wiązać z ponownym nastawianiem co nie musi być już takie trudne.
W tym przypadku było by to trudne bez tego urządzenia.
Na zadajniku ustawiamy ACT-ON natomiast na drugim pokrętle 4-20mA.

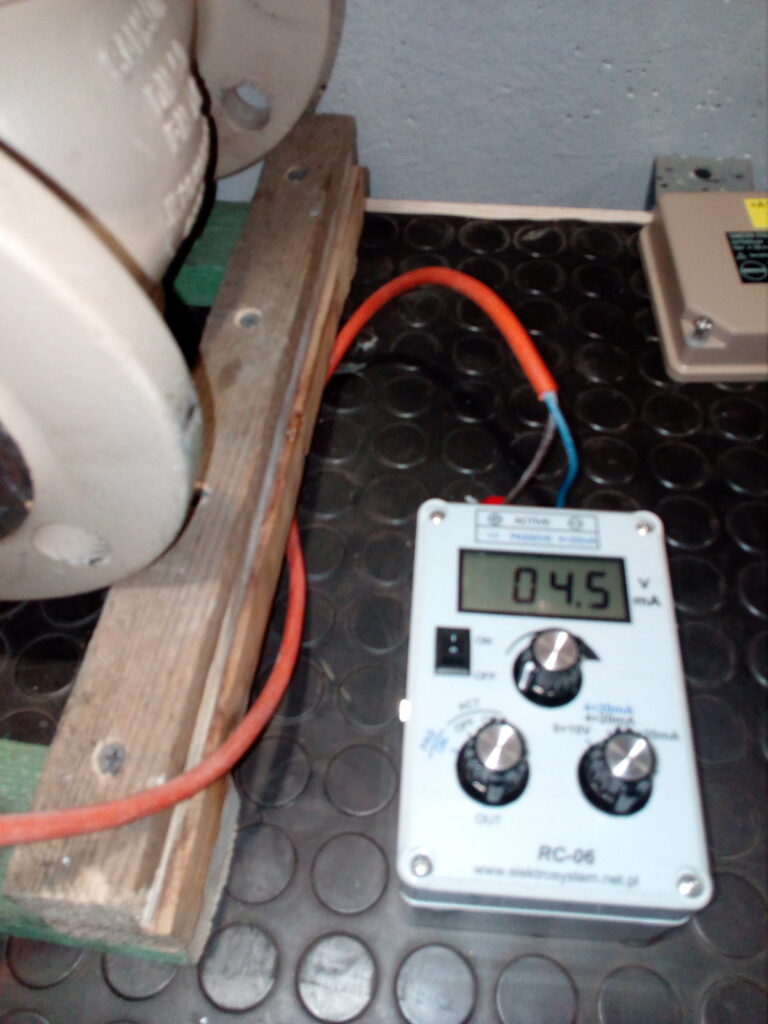

Zaczynamy od ustawienia na zadajniku 4,5mA jako punkt zerowy i ten punkt zerowy trzeba ustawić na zadajniku, grzybek zamyka gniazdo.
Przy zgodnym posługiwaniu się instrukcją nie sprawi nam to problemu.
Przepraszam za słabą jakość zdjęć, postaram się to zmienić.
Poniżej broszury
